SNCR脫硝技術

發布日期：2017-04-18 14:33:22    點擊量：4423

SNCR脫硝技術即選擇性非催化還原（Selective Non-Catalytic Reduction，以下簡寫為SNCR）技術，是一種不用催化劑，在850～1100℃的溫度范圍內，將含氨基的還原劑（如氨水，尿素溶液等）噴入爐內，將煙氣中的NOx還原脫除，生成氮?dú)夂退那鍧嵜撓跫夹g(shù)。

在合適的溫度區域，且氨水作為還原劑時，其反應方程式為：
4NH₃ + 4NO + O₂→4N2 + 6H₂O （1）

然而，當溫度過高時，也會發生如下副反應：
4NH₃ + 5O₂→4NO + 6H₂O（2）

SNCR煙氣脫硝技術的脫硝效率一般為30%～80%，受鍋爐結構尺寸影響很大。采用SNCR技術，目前的趨勢是用尿素代替氨作為還原劑。

SNCR脫硝原理

SNCR 技術脫硝原理為：
在850～1100℃范圍內，NH3或尿素還原NOx的主要反應為：
NH₃為還原劑:
4NH₃ + 4NO +O₂ → 4N₂ + 6H₂O
尿素為還原劑 :
NO+CO(NH₂)₂ +1/2O₂ → 2N₂ + CO₂ + H₂O

SNCR脫硝系統組成：

SNCR（噴氨）系統主要由卸氨系統、罐區、加壓泵及其控制系統、混合系統、分配與調節系統、噴霧系統等組成。

SNCR系統煙氣脫硝過程是由下面四個基本過程完成：
接收和儲存還原劑；在鍋爐合適位置注入稀釋后的還原劑；
還原劑的計量輸出、與水混合稀釋；還原劑與煙氣混合進行脫硝反應。

SNCR脫硝工藝流程

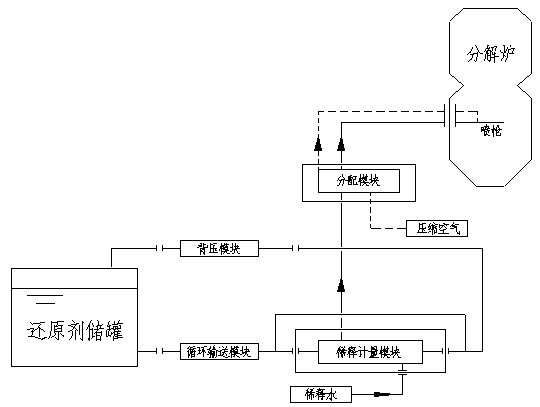

如圖（二）所示，水泥窯爐SNCR煙氣脫硝工藝系統主要包括還原劑儲存系統、循環輸送模塊、稀釋計量模塊、分配模塊、背壓模塊、還原劑噴射系統和相關的儀表控制系統等。

SNCR脫硝工藝流程圖
